複雑な形状を効率的に生成する方法について， 今回はたくさんの練習問題に取り組もう．
移動する球体が描く軌跡の形状である． これを使うと，チューブ（tube）的な物体を表現できる．

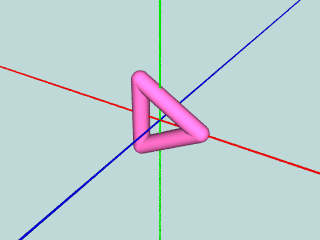

まずは，正三角形をマクロとして作ってみよう： sweep.pov
...
// チューブの正三角形
// R：三角形の半径
// T：チューブの半径
#macro TubeTriangle(R, T)
object {
sphere_sweep {
linear_spline
4 // 球（頂点）の個数
<R*cos(0), R*sin(0), 0>, T // 座標 <x, y, z>, 半径
<R*cos(2*pi/3), R*sin(2*pi/3), 0>, T
<R*cos(4*pi/3), R*sin(4*pi/3), 0>, T
<R*cos(0), R*sin(0), 0>, T
}
}
#end
object {
TubeTriangle(1.0, 0.2)
pigment { color NeonPink }
}
...
なお，頂点座標の計算のために， 三角関数 sin()，cos() を利用した． また，変数 pi は円周率（π＝3.1415...）である．

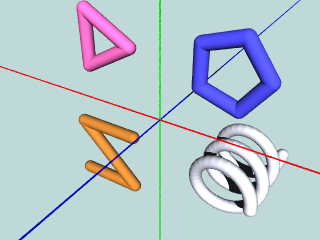

#while を併用して， N 角形のマクロを作ってみよう： sweep.pov に追加...
...
// チューブ細工
// T：チューブの半径
// V：頂点の3D座標の配列
// N：頂点の個数
#macro TubeWork(T, V, N)
object {
sphere_sweep {
linear_spline
N // 球（頂点）の個数
#local I = 0;
#while (I < N)
V[I], T // 座標，半径
#local I = I + 1;
#end
}
}
#end
// チューブ細工の配置
#declare V = array[4] {
<-1, -1, 0>,
< 1, -1, 0>,
<-1, 1, 0>,
< 1, 1, 0>
}
object {
TubeWork(0.2, V, 4)
pigment { color Gold }
translate ... // 位置は適当に
}
// チューブの多角形
// R：ポリゴンの半径
// T：チューブの半径
// N：頂点の個数
#macro TubePolygon(R, T, N)
object {
sphere_sweep {
linear_spline
N+1 // 球（頂点）の個数
#local I = 0;
#while (I <= N)
#local A = 2*pi*I/N;
#local X = R*cos(A);
#local Y = R*sin(A);
<X, Y, 0>, T // 座標，半径
#local I = I + 1;
#end
}
}
#end
// チューブ多角形の配置
object {
TubePolygon(1.0, 0.2, 5)
pigment { color NeonBlue }
translate ...
}
...
ここで，#while の使い方について，奇妙に思われるかもしれない． Ｃ言語等の一般的なプログラミング言語の場合， 反復命令は，命令を繰り返すためだけにしか利用できない． 一方，POV-Ray では，データの繰り返しのためにも利用できる．
ところで，sphere_sweep の断面形状は真円であるが， 場合によっては，scale を適用し，楕円にも変更できるだろう． また，チューブの端を球ではなく円柱状にしたければ， cone 等で difference すればよいだろう． さらに，チューブを中空化したければ， ひと回り細いチューブを difference すればよいだろう． このように，他の基本形状と同様に，アレンジ（座標変換，CSG）も可能となっている．
その名の通り角柱（prism）の他，角錐（cone）も作成できる．

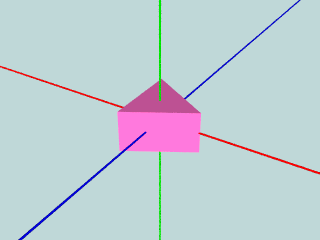

まずは，正三角柱： prism.pov
...
// 正三角柱
// R：三角形の半径
// H：高さの半分
#macro TriPrism(R, H)
object {
prism {
linear_sweep
linear_spline
-H, +H // y方向の範囲
3 // 頂点の個数
<R*cos(0), R*sin(0)> // <x, z>
<R*cos(2*pi/3), R*sin(2*pi/3)>
<R*cos(4*pi/3), R*sin(4*pi/3)>
}
}
#end
object {
TriPrism(1.0, 0.5)
pigment { color NeonPink }
}
...

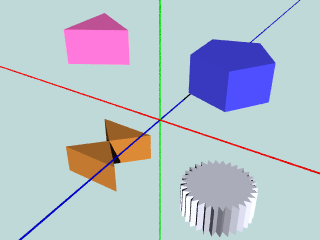

では，N 角柱も作ろう． prism.pov に追加：
...
// 任意多角柱
// H：高さの半分
// V：2D頂点の配列
// N：頂点の個数
#macro ArbPrism(H, V, N)
object {
prism {
linear_sweep
linear_spline
-H, +H
N
#local I = 0;
#while (I < N)
V[I]
#local I = I + 1;
#end
}
}
#end
#declare V = array[4] {
<-1, -1>,
< 1, -1>,
<-1, 1>,
< 1, 1>
}
object {
ArbPrism(0.5, V, 4)
pigment { color Gold }
translate ...
}
// 正多角柱
// R：多角形の半径
// H：高さの半分
// N：頂点の個数
#macro PolyPrism(R, H, N)
object {
prism {
linear_sweep
linear_spline
-H, +H
N
#local I = 0;
#while (I < N)
#local A = 2*pi*I/N;
#local X = R*cos(A);
#local Z = R*sin(A);
<X, Z>
#local I = I + 1;
#end
}
}
#end
object {
PolyPrism(1.0, 0.5, 5)
pigment { color NeonBlue }
translate ...
}
...
旋盤やロクロのように，回転対称な形状を作成できる．
本日学んだ技を利用して，ある程度に複雑な形状の物体を #macro または #declare で定義せよ．
なお，sphere_sweep，prism， あるいは lathe を１つ以上は利用し， 複数の基本形状を組み合わせること．
また，題材としては，実在する（実在しそうな）物体をモデルとすること． 人工物でも自然物でもよいし，その物体の全体でも一部分でもよい．
担当教員へレポートを送信せよ：
