形状生成

複雑な形状を効率的に生成する方法について，具体例を示しておく．興味と余裕があれば，試しておこう．

球スイープ（sphere_sweep）

移動する球体が描く軌跡の形状である．これを使うと，チューブ（tube）的な物体を表現できる．

詳しくは，マニュアルの物体の形状→球スイープを参照．

基本的な使用方法

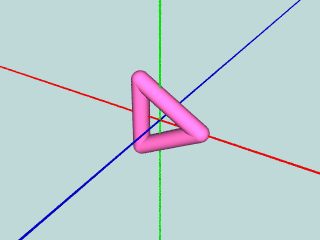

まずは，正三角形をマクロとして作ってみよう： sweep.pov

...
// チューブの正三角形
// R：三角形の半径
// T：チューブの半径
#macro TubeTriangle(R, T)
object {
	sphere_sweep {
		linear_spline
		4				// 球（頂点）の個数
		<R*cos(0),      R*sin(0),      0>, T	// 座標 <x, y, z>, 半径
		<R*cos(2*pi/3), R*sin(2*pi/3), 0>, T
		<R*cos(4*pi/3), R*sin(4*pi/3), 0>, T
		<R*cos(0),      R*sin(0),      0>, T
	}
}
#end

object {
	TubeTriangle(1.0, 0.2)
	pigment { color NeonPink }
}
...

三角形なのになぜ頂点数が４なのか？閉じたチューブを作る場合には，明示的に，末尾の頂点を先頭の頂点に一致させる必要がある．

もちろん，この基本形状 sphere_sweep では，閉じていないものも作れるようになっている．

なお，頂点座標の計算のために，三角関数 sin()，cos() を利用した．また，変数 pi は円周率（π＝3.1415...）である．

他にどんな関数があるか？マニュアルの言語の基本→関数を参照．

自動化

反復命令（#while や #for）を併用して， N 角形のマクロを作ってみよう： sweep.pov に追加...

...
// チューブ細工
// T：チューブの半径
// V：頂点の3D座標の配列
// N：頂点の個数
#macro TubeWork(T, V, N)
object {
	sphere_sweep {
		linear_spline
		N			// 球（頂点）の個数
		#local I = 0;
		#while (I < N)	// or  #for (I, 0, N-1, 1)
			V[I], T		// 座標，半径
			#local I = I + 1;
		#end
	}
}
#end


// チューブ細工の配置
#declare V = array[4] {
	<-1, -1, 0>,
	< 1, -1, 0>,
	<-1,  1, 0>,
	< 1,  1, 0>
}
object {
	TubeWork(0.2, V, 4)
	pigment { color Gold }
	translate ...		// 位置は適当に
}

// チューブの多角形
// R：ポリゴンの半径
// T：チューブの半径
// N：頂点の個数
#macro TubePolygon(R, T, N)
object {
	sphere_sweep {
		linear_spline
		N+1				// 球（頂点）の個数
		#local I = 0;
		#while (I <= N)		// or #for (I, 0, N, 1)
			#local A = 2*pi*I/N;
			#local X = R*cos(A);
			#local Y = R*sin(A);
			<X, Y, 0>, T		// 座標，半径
			#local I = I + 1;
		#end
	}
}
#end

// チューブ多角形の配置
object {
	TubePolygon(1.0, 0.2, 5)
	pigment { color NeonBlue }
	translate ...
}
...

N 角形なのになぜ頂点数が N+1 なのか？同上．

ここで，反復命令の使い方について，奇妙に思われるかもしれない．Ｃ言語等の一般的なプログラミング言語の場合，反復命令は，命令を繰り返すためだけにしか利用できない．一方，POV-Ray では，データの繰り返しのためにも利用できる．

例えば，TubeWork では， N個の頂点の「座標，半径」のデータを反復により自動生成している．要するに，シーンファイル内に多数のデータを羅列的に記述する，という人間にとって面倒な作業について，コンピュータが代行してくれる．

ところで，sphere_sweep の断面形状は真円であるが，場合によっては，scale を適用し，楕円にも変更できるだろう．また，チューブの端を球ではなく円柱状にしたければ， Cube 等で difference すればよいだろう．さらに，チューブを中空化したければ，ひと回り細いチューブを difference すればよいだろう．このように，他の基本形状と同様に，アレンジ（座標変換，CSG）も可能となっている．

練習問題

TubeWork を利用して，各自のイニシャル文字のオブジェクトを作成せよ．
余裕ある者は，sphere_sweep と反復を利用して，螺旋（Spiral）やコイル（Coil）等のマクロを定義せよ．

角柱（prism）

その名の通り角柱（prism）の他，角錐（cone）も作成できる．

詳しくは，マニュアルの物体の形状→角柱を参照．

基本的な使用方法

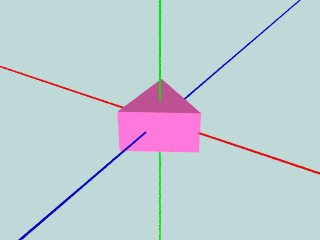

まずは，正三角柱： prism.pov

...
// 正三角柱
// R：三角形の半径
// H：高さの半分
#macro TriPrism(R, H)
object {
	prism {
		linear_sweep
		linear_spline
		-H, +H				// y方向の範囲
		3				// 頂点の個数
		<R*cos(0),      R*sin(0)>	// <x, z>
		<R*cos(2*pi/3), R*sin(2*pi/3)>
		<R*cos(4*pi/3), R*sin(4*pi/3)>
	}
}
#end

object {
	TriPrism(1.0, 0.5)
	pigment { color NeonPink }
}
...

linear_spline の代わりに， cubic_spline 等を利用すれば，断面の曲線化（側面の曲面化）も可能である．ただし，頂点の他に，曲線調整用の制御点の配置も必要となり，手間がかかる．

なお，prism で指定する頂点座標は三次元ではなく 二次元であることに注意しよう．底面の形状を二次元平面xy上で定義し，それがy方向へスイープされることによって三次元空間xyz中の角柱が生成される．

自動化

では，N 角柱も作ろう． prism.pov に追加：

...
// 任意多角柱
// H：高さの半分
// V：2D頂点の配列
// N：頂点の個数
#macro ArbPrism(H, V, N)
object {
	prism {
		linear_sweep
		linear_spline
		-H, +H
		N
		#local I = 0;
		#while (I < N)	// or  #for (I, 0, N-1, 1)
			V[I]
			#local I = I + 1;
		#end
	}
}
#end

#declare V = array[4] {
	<-1, -1>,
	< 1, -1>,
	<-1,  1>,
	< 1,  1>
}
object {
	ArbPrism(0.5, V, 4)
	pigment { color Gold }
	translate ...
}

// 正多角柱
// R：多角形の半径
// H：高さの半分
// N：頂点の個数
#macro PolyPrism(R, H, N)
object {
	prism {
		linear_sweep
		linear_spline
		-H, +H
		N
		#local I = 0;
		#while (I < N)	// or  #for (I, 0, N-1, 1)
			#local A = 2*pi*I/N;
			#local X = R*cos(A);
			#local Z = R*sin(A);
			<X, Z>
			#local I = I + 1;
		#end
	}
}
#end

object {
	PolyPrism(1.0, 0.5, 5)
	pigment { color NeonBlue }
	translate ...
}
...

練習問題

ArbPrism を利用して，各自のイニシャル文字のオブジェクトを作成せよ．

看板とかに使われるような太く厚い文字形の物体ね．

余裕ある者は，prism と反復を利用して，歯車（gear）のマクロを定義せよ．

現実の歯車の歯の部分の形状は複雑な曲面から構成されている．折れ線近似により単純化し，山と谷の２頂点について反復すればよいだろう．

回転体（lathe）

旋盤やロクロのように，回転対称な形状を作成できる．

詳しくは，マニュアルの物体の形状→回転体を参照．

使用方法等については，上記 sphere_sweep や prism の経験から類推しよう．

練習問題

lathe を利用して，格好良いグラス（glass）や瓶（bottle）のオブジェクトを作成せよ．

texture や material を利用すれば，ガラスのような透明物体も表現できる．

余裕ある者は，lathe と反復を利用して，任意断面形状の輪（ring）のマクロを定義せよ．

ring は，断面形状を円（∞角形）とすれば torus に一致する．
