ポリゴンモデルの隠面処理

隠面処理 or 隠面除去（hidden-surface removal）とは ， 現実的には見えないハズの部分を CG 的にも描かないようにすることだ． CG では，有効な対策を施さない場合，本来は見えないハズの部分や 見せてはいけない部分まで表示してしまうことがある．

ポリゴンモデルをレンダリングする際， 例えば単純に，各ポリゴンを番号順に上書きで描画して行くと， 本来は他のポリゴンの背後に隠れて見えないハズのポリゴンが， 最後に画面上に残って見えてしまうことになるわけだ．

単純な多面体（凸だけの形状 and 単独の物体）の場合には， 隠面処理はとても簡単だが， 任意の多面体（凹部のある形状 or 複数の物体）の場合には， 高度な工夫が必要になる．

現在までに様々な手法が考案されてきたが， それらの中から今回は，BSP-tree 法に注目し， 任意の多面体に対する隠面処理を効率的に実行してみたい．

後面除去法

任意形状に対する隠面処理の前に，まずは， 各面の方向による可視／不可視について理解しよう． （教科書 pp.105-106 and 配布資料 pp.62-63 参照．）　

多面体を構成するポリゴンのうち，視点から見て裏向きのものは， 現実的に不可視なハズなので，CG 的にも表示しないことにすればよい． この後面除去法 or 背面除去法（back-face culling）は， 不完全ではあるが，最も基本的な隠面処理法である．

単独の凸多面体の場合には，後面除去だけでも充分である． しかし，凹部のある多面体や複数の多面体の場合，後述の通り， 後面除去だけでは不完全である．

また，最終的に明らかに表示されることのない無駄なポリゴンを描画しなくて済むので， プログラム全体の処理効率の向上にもつながる．

大抵の場合では，後面除去を利用すべきだ． しかし，非常に薄い物体の表現 （表面と裏面の両方を一枚のポリゴンで表現してしまう） など，後面除去を使わない特殊な場合もある．

前回のプログラムを利用して，この隠面処理法の効果を試すことができる． ソースコードの p->visible の値を 0 または 1 に書き換えて実行してみよう． ソースファイル sample.c を編集：

void shader(Polygon *p)
{
	...

	s = -Dot(&p->view, &p->normal); // 可視性（−視線・法線，透視投影の場合）
//	s = p->normal.vector[2];	// （法線ベクトルの z 成分，平行投影の場合）
	if (s < 0.0) {	// 裏向きの面
		...
//		p->visible = 1;		// 表示する
		p->visible = 0;		// 表示しない（後面除去）
	} else {
		...
	}
}

int main()
{
	...
//	UseDepthBuffer(1);              // デプスバッファ法で隠面消去
	UseDepthBuffer(0);              // デプスバッファ法で隠面消去しない
}

ここで，デプスバッファ法は， GPU によってハードウェア的に実行される隠面処理である． 今回の実験では，このハードウェア的な手法ではなく， 他のソフトウェア的な手法（後面除去と BSP-tree）を利用する．

また，ポリゴンの可視性（表／裏）は， そのポリゴンへの視線ベクトルと そのポリゴンの法線ベクトルとの内積によって計算される．

正四面体の表示例を Fig.1 に示す． 後面除去なしでは， 図形の配置によっては正しく表示される場合もあるが， 常に上手く行くとは限らない． 一方，後面除去ありでは，常に正しく表示される． サンプルプログラムを実行し，図形を回転させて観察してみよう．

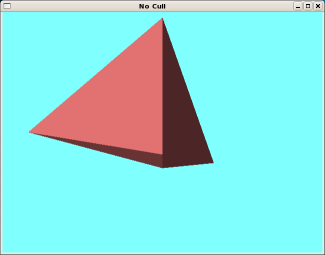

(a) 後面除去なし（失敗例）

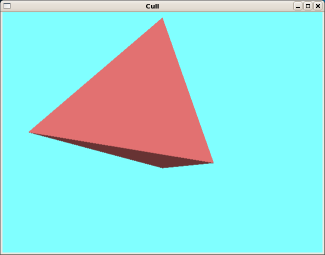

(b) 後面除去あり

Fig.1.　後面除去法の効果（凸多面体）

優先順位法

後面除去法では， 凸多面体の場合には常に成功するのだが， 凹部のある任意の多面体や複数の多面体の場合では不具合がある． この失敗の原因は， 各ポリゴンの向き（表／裏）しか考慮していないためである．

任意の多面体で隠面処理を成功させるには， ポリゴン間の重なり関係を考慮し， ポリゴンの優先順位（描画順序）を決定しておく必要がある． そして，視点からの距離の降順（遠いものから近いものへの順）に 各ポリゴンを表示すればよい．

この優先順位法の考え方自体は，いたって単純であるが， 現実的には困難な問題でもある：

具体的な処理方法としては，様々なバリエーションが提案されている． 現在主流の方法は，Ｚバッファ法 or デプスバッファ法 （depth-buffer algorithm）であり， 優先順位処理をポリゴン単位ではなくピクセル単位に実行することによって， 問題を解決している． ただし，これは GPU ハードウェアの性能に頼った 力任せの方法である．

各ポリゴンを多数のピクセルへ分解するので，計算量が膨大になる．

BSP-Tree 法

BSP-tree 法（binary space partitioning tree algorithm）では， 図形の形状のみによってあらかじめ決定可能な情報を元にして， 図形の配置による優先順位の変化を効率的に計算できる． （配布資料 pp.70-73 参照．）

Fig.2 は，凹部のある多面体の表示例である． ポリゴンを番号順に後面除去で描画するだけでは， 上手く行かない（非現実的な映像となるような）アングルがある． 一方，BSP-tree を利用して優先順位順に描画すれば，常に正しく表示できる．

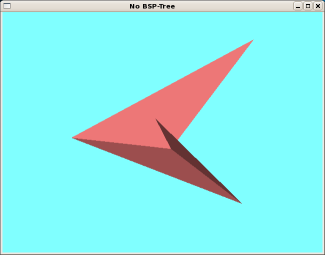

(a) 後面除去法のみ（失敗例）

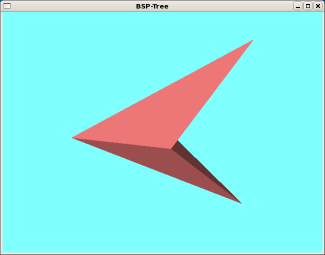

(b) 後面除去＋BSP-tree 法

Fig.2.　BSP-tree 法の効果（任意多面体）

BSP-Tree の生成

BSP-tree の生成方法については， 具体例を次のページで紹介している：

なお，BSP-tree は，図形の形状が変わらない限り変化しない． 図形・視点の配置には依存しないので， モデリングと同時に木を一度だけ構成しておけば済む．

BSP-tree の生成では，特に，表／裏（前方／後方，外側／内側）の判断に注意せよ． 「視点から見てどっち？」ではなく，「モデルから見てどっち？」だ．

BSP-Tree による優先順位の決定

ポリゴンの優先順位（描き順）は，BSP-tree を手がかりとして， 次の再帰的なアルゴリズムによって決定される．

注意事項：

なお，優先順位は，図形の配置が変わるたびに変化する．

プログラミング

まずはサンプルプログラムを使ってみよう．

ソースコード的に sample.c との違いは次の部分だけ：

SetPolygon(...);
...

SetBsptRoot(0); 	// ルートポリゴンの面番号
SetBspt(0, -1, 1);	// 面番号，前方の面，後方の面
SetBspt(1, -1, 2);
...
UseBspt(1);		// BSP-tree法を使う

...
Preview(...);

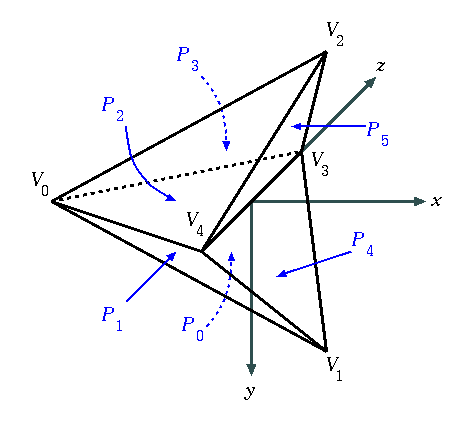

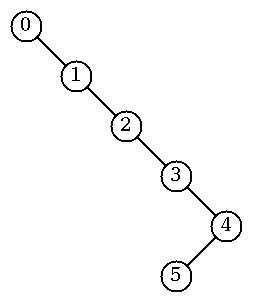

図形データは Fig.3 のように定義されている．


(a) 頂点番号・ポリゴン番号
(b) BSP-tree

Fig.3.　図形の定義例

本日の課題

オリジナルな図形（凹部をもつ図形 or 複数部分からなる図形）のデータを作成し， BSP-tree 法によって表示せよ． （前回の図形データを流用するとよい． それでも，BSP-tree データについては新規作成する必要がある．）

自己チェック： アドバイス： 前回，凸多面体１個しか作ってないゼ...orz，という場合は， 何か図形を追加して，複数化しては？
レポート提出
卒研も忙しいだろうけど，気分転換にがんばろう．

実行結果の画像を作るには，import コマンドを使えばよい．

$ import  画像ファイル.png

発展学習

この実習で利用しているライブラリ libpolygon は， OpenGL を利用して開発されたものである． リアルタイム 3DCG のプログラミングに興味のある人は， ソースファイル polygon.c のコードを読んだり， OpenGL について調べてみよう．

参考文献： GLUTによる「手抜き」OpenGL入門
