初歩的なグラフィックスインタプリタ

CG（Computer Graphics）用プログラミング言語の 初歩的な処理系について， プログラミングを開始します．

• 画像ファイル
• CG の基本プログラム
• インタプリタの例
• 本日の課題

画像ファイル

CG 画像を取り扱うための最も単純なファイル形式 PBM（Portable BitMap） について理解しよう． まずは，PBM ファイルの具体例として， List 1(a) のような内容のファイル c.pbm を作ってみよう．

P1
10 11
0000000000
0001111000
0011111100
0111001110
0110000110
0110000000
0110000110
0111001110
0011111100
0001111000
0000000000

この PBM ファイルの構成は次の通り：

• ヘッダ部
  • 1 行目：ファイル形式 〜「P1」は， そのファイルが PBM 形式であることを表す．
  • 2 行目：画像の横幅と高さ 〜 List 1 の場合，「10 11」は， この画像の画素数が横 10 個×縦 11 個であることを表す．
• データ部
  • 3 行目以降：画素値のデータ列 〜「0」は白，「1」は黒を表す．

では次に，このデータを画像として表示してみよう． 今回は画像表示用プログラムとして，display を利用する：

$  display  c.pbm  &

さて，表示結果は Fig.1 である． ただし，サイズが非常に小さいので，拡大して観察しよう． この display のウィンドウ内で左クリックするとメニューが現れる：

• 拡大： GUI操作 [View]→[Double Size] or キー操作 [>]
• 終了： GUI操作 [File]→[Quit] or キー操作 [Q]
• etc.

Fig.1.　画像ファイル c.pbm の拡大表示例

さあ，PBM 形式で他の画像を作るのも簡単そうだ． オリジナルな画像の PBM ファイルを作成してみよう．

ただし，PBM ファイルを作成する場合には， 次の制約があることに注意しよう：

• データ部の各行には，71 文字以上書いてはならない．
これは「横幅が 70画素以下の小さな画像しか作れない」 と言っているわけではない． 「画像の横幅とテキスト行の文字数とを一致させなくてもよい」 ってことだ．

画像の横幅はヘッダ部で指定しているので， データ部ではどこで改行しても構わない． （もちろん，71 文字未満なら，まったく改行しなくてもよい．） たとえば，List 1(a) の改行位置を List 1(b) のように変えてもまったく問題なく， 画像としての表示結果はまったく変わらない． 試してみよう．

P1
10 11
0000000000000111100000111111000111001110
0110000110011000000001100001100111001110
001111110000011110000000000000

なお，PBM で表現できるのは白黒二値画像だけだが， PBM の親戚には，カラー画像用の PPM と グレースケール画像（白黒濃淡画像）用の PGM もある． 興味のある人はオンラインマニュアルや WWW 等で調べてみよう．

$  man  pbm
$  man  pgm
$  man  ppm

CG の基本プログラム

PBM 画像ファイルを自動生成するプログラムを用意しておいた． まずは，次のソースファイルをダウンロードし， 使ってみよう：

• ソースファイル：cg.c
• コンパイル方法：

$  cc cg.c -o cg -lm -Wall

• 実行方法：

  $  ./cg  |  display  &	# 画像を表示
  $  ./cg  |  less		# 画像データを表示


ソースコードは長いが... とりあえず，main( ) 関数から読んでみれば， 何が行なわれているのか理解できるハズだ．

そして，理解の確認として，基本プログラム cg.c を改造し， 自分の思い通りのグラフィックスを描いてみよう． 作業内容は，main() 内の関数呼び出し部分を書き換えるだけだ．

インタプリタの例

プログラミング言語の処理系の初歩的な例として， （スーパーやコンビニにある）レジスタの機能を実現するインタプリタを作ってみた．

• ソースファイル：register.c
• 命令ファイル：infile.reg

コンパイル方法や実行方法については，ソースファイル内に記述されている．

本日の課題

基本プログラム cg.c の関数 main() を改造し， 以下に説明するような仕様のグラフィックスインタプリタを作成せよ． また，そのプログラム用のオリジナルな命令ファイルを作成せよ．

基本プログラムでは，グラフィックスを変えるためには， ソースを書き換えてから再コンパイルしなければならなかった． この課題では，グラフィックスの変更の際に， 再コンパイルの必要が無いようなプログラムを作る． つまり，グラフィック命令をファイルから読み取って， それに応じた処理を実行するように．

たとえば，List 2(a) のようなソースコードを利用する代わりに， List 2(b) のような命令ファイルを読み取って， Fig.2 のような画像を出力できるようにしよう． コマンドラインについては，次のように使うことにする：

$  ./cg  sample.cg  |  display  &	# 画像の表示用のコマンド

int main()
{
	...

	Clear(pbm, 0);
	DrawLine(pbm,  60, 120,  260, 120,  1);
	DrawLine(pbm, 160,  20,  160, 220,  1);
	DrawCircle(pbm, 110,  70,  40,  1);
	DrawCircle(pbm, 210, 170,  40,  1);

	...
}

clear 0
line  60 120  260 120  1
line 160  20  160 220  1
circle 110  70  40 1
circle 210 170  40 1

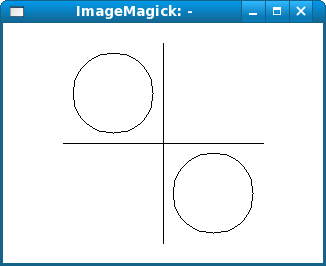

Fig.2.　出力画像の例

レポートには，変更した関数 main() のソースコードとともに， オリジナルな命令ファイルも載せること．

また，余裕のある人は，描画関数のバリエーションを増やしてみよう． たとえば，弧（arc），四角形（rectangle）などがあると便利だろう． さらに上級者は，カラー画像へ対応させてみてはどうだろう．

ヒント：

• 命令の入力と解釈の手順の例：
• 関数 fgets( ) によって， ファイルから一行ずつ文字列として入力する．
• 関数 strtok( )によって，行文字列から命令語を読む．
• 関数 strcmp( ) によって，命令語を解釈し， その命令に応じて...
• 関数 strtok( ) によって，行文字列から引数を読む．
• 描画関数を呼び出す．
• 命令解釈のコードの基本形：register.c の真似をして...

char *cmd;
...

while (fgets(...) ... ) {
	...
	cmd = strtok(...);
	...
	if (strcmp(cmd, "circle") == 0) {
		... atoi(strtok(...));
		....
		DrawCircle( ... );
	} else
	if (strcmp(cmd, "line") == 0) {
		....
		DrawLine( ... );
	} else
	if (strcmp(cmd, "point") == 0) {
		....
		DrawPoint( ... );
	} else
	if (strcmp(cmd, "clear") == 0) {
		....
		Clear( ... );
	}
}

この基本形のコードは，羅列的なので良いコードではない． 同じようなコードを多数回（コマンドの個数分だけ） 書き並べるという労力が浪費され， バグが混入し易くなっている．

高度な技を使えば，コンパクト化も可能だが， この授業では割愛する． （上級者向情報： 各コマンドの文字列と関数との対応表を構造体配列で作り， 反復処理でコマンドを検索し， 関数ポインタで関数を間接的に呼び出す．）

ありがちなトラブルとその対策： display で画像表示できない場合， 出力データが PBM 形式として正しくない可能性が高い． その場合には，まず，less で出力データの内容を確認すること． これで原因を特定できるかもしれない．

$  ./cg sample.cg  |  less		# 画像データの出力テスト用のコマンド
