11 月 12 日(水)

ゲームプログラミングの基礎

古典的なビデオゲーム「テニス」を例として, その基本プログラムを作成してみよう.

作成するテニスゲームの仕様:

実行例を Fig.1 に示す.

Fig.1. テニスゲームのスクリーンショット

制御構造の設計

まず,テニスゲームの基本的な処理手順を考えよう. 次のようにするのが自然だろう:

/* テニスゲームの本体 */

ゲームを初期化;		// ラケットやボールの位置・速度など

while (1) {
	ラケットを表示;
	ボールを表示;

	キー入力;		// キーに応じてラケットの移動方向・移動量を決める
	ラケットを移動;	// 画面からのハミ出しも考慮する
	ボールを移動;	// 壁での跳ね返りも処理する

	当たったら打ち返す;		// ラケットとボールの衝突判定,ボールの方向転換
}

このように,最初は大まかな構成だけを決めておき, それぞれの処理の詳細については後々,別々の関数として定義して行けばよい. このような設計方法は,トップダウンアプローチと呼ばれている.

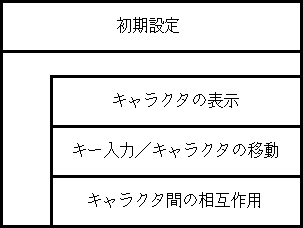

他のゲームの場合でも,処理手順の基本構成は,ほとんど同じものになるだろう. 大抵のゲームの NS チャートを Fig.2 に示しておく.

Fig.2. 一般的なゲームプログラムの NS チャート

データ構造の設計

ゲームに登場する複数のキャラクタの動作を変化させるためには, それらの位置や大きさなど,多種多様なデータが多数必要となる. これらの複数のデータの集合を構造体として定義し, ひとつのデータとして取り扱うと便利である. また,異なるキャラクタ同士をうまく分類し, 同種のキャラクタとみなすことができれば, さらに効率的だ.

テニスゲームの場合, 登場する 2 つのキャラクタ(ラケットとボール)は, どちらも同じく移動物体(Mobile Object)と考えられるので, 次の一種類の構造体 Mobj 型として表現することにしよう:

/* 移動物体の構造体 */
typedef struct {
	double px, py;	// 位置(position)
	double vx, vy;	// 速度(velocity)
	double sx, sy;	// サイズ(size)
} Mobj;
「ラケットとボールは別の物だから別のデータ型にしよう」 という考え方では,登場キャラクタの種類が増えたとき, プログラムが肥大化・複雑化しすぎて, 開発作業の破綻の危険性が高くなる. 最初から個別的・具体的な詳細事項に立ち入るのではなく, 共通的・抽象的な概要から観察して行こう. 「 別の物だけど同じような物だよね」 と考えること. ソースコードをできるだけシンプルに保てば, 成功の可能性を高められる.

ここで,位置 pxpy と速度 vxvy は, キャラクタの移動の処理で利用される. 移動処理では,時間の進行にしたがって, 位置に速度を加算して行く:

/* 物体の運動の基本コード */
void Move(Mobj *obj)
{
	obj->px += obj->vx;
	obj->py += obj->vy;
}

また,サイズ sxsy は, キャラクタ間の衝突判定で利用される. 位置の差とサイズの和を比較するだけで, 衝突しているかどうかを簡単に判断できる. (これを練習問題で実現しよう.)

サイズによる衝突判定の方法は,あくまでも簡易的なものだ. キャラクタの形状にもよるが, より正確な衝突判定には,かなり複雑な処理が必要になる.

ちなみに,この構造体の各メンバの型は, double ではなく int でもよいが, キャラクタ間の速度に微妙な差を与えたい場合, double の方が簡単に実現できる.

なお,外見的には,ゲーム画面の座標値は整数なのだが, 内部的には,実数とする方がよい. キャラクタは画面上だけで動いているように見えるが, 実は,仮想世界の空間(実数座標)の中で運動しており, それを撮影した様子が現実世界の画面(整数座標)の上に 表示(投影)されている,と考えよう.

なお,他の種類のゲームの場合でも, 同様な構成の構造体を利用することになるだろう. 上の構造体を元に,必要に応じて,メンバを追加・削除すればよい.

たとえば,登場したり/しなかったりするようなキャラクタの場合, 構造体にメンバ int life を追加し, life == 0 の時には処理対象外,等とすればよいだろう.

ソースコード例

テニスゲームの基本部分の実装例を List 1 に示す. この部分を読むだけでも,ゲーム全体の概要を想像できるだろう.

List 1. テニスゲームの基本コード
...

/* ラケット等の操作 */
int Control(Mobj *r)
{
	int key;

	key = getch();
	r->vx = r->vy = 0.0;
	switch (key) {
	case KEY_UP :		r->vy = -1.0; break;
	case KEY_DOWN :	r->vy =	1.0; break;
	case KEY_LEFT :	r->vx = -1.0; break;
	case KEY_RIGHT : r->vx =	1.0; break;
	case 'q': case 'Q': case '\e': return ('q'); break;
	default: break;
	}
	return (key);
}

/* ゲームの本体 */
void Game()
{
	Mobj r;		// ラケット
	Mobj b;		// ボール
	int	w, h;
	int	key;

	// 初期設定
	getmaxyx(stdscr, h, w);
	InitMobj(&r, (double)w/2.0, (double)(h-4), 0.0, 0.0, 4.0, 0.5);
	InitMobj(&b, (double)w/2.0, (double)h/2.0, 0.5, 0.5, 0.5, 0.5);
	timeout(0);

	while (1) {
		// キャラクタの表示
		erase();
		DrawRacket(&r);
		DrawBall(&b);
		move(0, 0);
		refresh();

		// キー入力/キャラクタの移動
		if (Control(&r) == 'q') break;
		MoveRacket(&r);
		MoveBall(&b);

		// キャラクタ間の相互作用(衝突判定と打ち返し)
		if (ChkHit(&r, &b) != 0) Shoot(&r, &b);

		// 動作速度調整
		usleep(20000);	// 20,000μ秒=20 m秒=0.02秒 の間だけ停止
	}
}
...

ほぼ完全なソースコードをダウンロードして試してみよう:

ただし,未完成な部分が残っている.


練習問題

tennis.c には,2 ヶ所の未完成部分 (ラケット移動関数 MoveRacket( ), ラケットとボールの衝突判定関数 ChkHit( )) がある. 完全に動作するように,コードを補足せよ.

キャラクタ間の衝突判定については,次の条件が成り立つかどうかを調べればよい:

位置の差の絶対値 < サイズの和

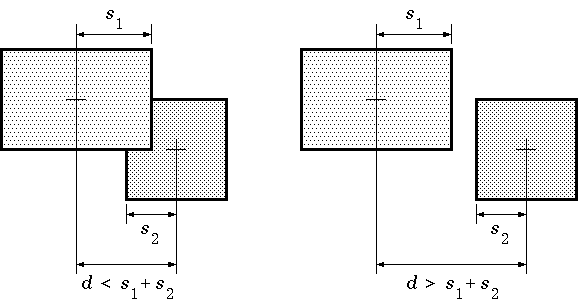

なぜこんな条件式なのかは,Fig.3 から理解できるだろう. ここで,d は位置の差の絶対値,s はサイズである. 衝突している場合(左)では, ds1s2, 衝突していない場合(右)では, ds1s2 になる.

Fig.3. キャラクタ間の衝突判定

ただし,これは簡易的(不正確)な方法であり, すべてのキャラクタの形状を四角形とみなしている. (キャラクタの正確な形状を考慮していない.)

複雑な形状のキャラクタ同士(例:3D 格闘ゲームの人物同士)の衝突判定って, どうなっているのだろう? 現実同様に正確に,しかも効率的に判定することは, 高度な研究テーマである.

なお,絶対値の計算には, 数学ライブラリ libm の関数 double fabs(double x) を利用できる. ヘッダファイルは math.h


改良案

この基本プログラムをもとにした機能拡張の案を紹介しておく:


乱数

ゲームの動作に変化をもたらすために便利なものとして, 乱数(random number)がある. 最も単純な例として,サイコロのプログラムを List 2 に示しておく.

List 2. サイコロのプログラム dice.c
#include <stdio.h>
#include <stdlib.h>
#include <time.h>

// min 以上,max 以下の整数乱数
int Rand(int min, int max)
{
	return (min + (int)((max - min + 1.0)*rand()/(RAND_MAX + 1.0)));
		// ↑ 可能な限り正確な方法(この式,触れるべからず)

//	return (min + rand()%(max - min + 1));
		// ↑ 簡易的な方法(等確率ではない,i.e. イカサマ)
}

int main()
{
	int  i;

//	srand(100);		// 乱数のシャッフル(一定回数)
//	srand(time(NULL));	// 乱数のシャッフル(時間的に変化)

	for (i = 0; i < 3; i++) {
		printf("%d\n", Rand(1, 6));	// サイコロの目を表示
	}
	return (0);
}

まずは,List 2 を複数回実行してみよう. 何度実行しても,同じ値が出てきてしまうだろう. コンピュータは実際にサイコロを振ったりはできないので, 既定の不規則な数列から数値を順番に取り出しているだけなのだ.

コンピュータの乱数列は,完全な不規則ではない. 実は規則的に生成されている.

そこで,シャッフルの処理が必要になる. ただし,シャッフルの回数が同じだと, これまた,同じ値になってしまう. srand(100) をコメントアウトして, また複数回実行しなおしてみよう.

結局,現在時刻でシャッフルするのが 常套手段(じょうとうしゅだん)となっている. srand(time(NULL)) をコメントアウトしてみよう. これで,本物のサイコロらしくなったハズだ.

新登場した関数の説明:

これらの関数のプロトタイプ宣言は, ヘッダファイル stdlib.h および time.h に記述されている.
