基本的なモデリング

前回の F1 モデルでは，既製のパーツを利用したので，簡単に CG 作品を完成できた． しかし，今後のオリジナル作品の制作では，パーツ自体から各自で作成する必要がある．

とは言え，何も無いところからでは，何も作ることはできないので， POV-Ray に元から組み込まれている基本形状を 原材料として利用することになる． 単純な形状をうまく組み合わせて， 任意の形状を作り出して行こう．

基礎知識

前回の復習と今回の準備を兼ねて，実行してみよう．

基本形状

どんな基本形状があるのか？ 代表的なものを紹介しておく． サンプルシーンファイルの該当部分を書き換えてレンダリングしてみよう．

ソースコード断片と説明 レンダリング結果

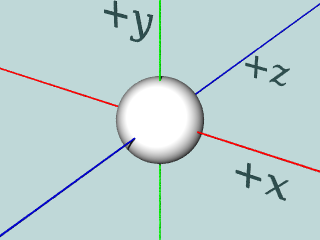

// 球体
object { Sphere ... }

// 標準の寸法：半径 1

// 立方体
object { Cube ... }

// 標準の寸法：辺長 2（半辺 1）

// 円柱
object { Disk_X ... }

// 標準の寸法：底面半径 1，全長 2
// 備考：Disk_Y，Disk_Z もある．

// 円錐
object { Cone_Y ... }

// 標準の寸法：底面半径 1，全長 2
// 備考：Cone_X，Cone_Z もある．

// 無限円柱
object { Cylinder_Z ... }

// 標準の寸法：半径 1
// 備考：Cylinder_X，Cylinder_Y もある．

// 無限平面
object { Plane_XZ ... }

// 備考：Plane_XY，Plane_YZ もある．

// トーラス
object {
	torus { 大半径, 小半径 }
	...
}

// 日本語を使う場合に必要な呪文
global_settings { charset utf8 }

// テキスト
object {
	text { ttf "ディレクトリ/フォントファイル.ttf"
		"テキスト" 奥行き, 文字間隔 }
	...
}
// 備考：「文字間隔」は通常「0」，or「数値*x」

なお，基本形状と色を利用するには， シーンファイルの先頭の方に， 次の記述も必要：

#include "shapes.inc"
#include "colors.inc"

text の補足： テキストオブジェクト用の TrueType フォントファイルは， Linux の場合，ディレクトリ /usr/share/fonts/ のサブディレクトリ内にある． 次の要領でファイル名を調べ， 気に入る書体を試行錯誤で見つけよう：

$  ls  /usr/share/fonts/
...
ipa-gothic/
ipa-mincho/
...

$  ls  /usr/share/fonts/ipa-gothic/
ipag.ttf

object {
	text {
		ttf "/usr/share/fonts/ipa-gothic/ipag.ttf"
		"こんにちは"  0.2, 0
	}
	...
}

Linux で日本語入力モードへ切り替えるには，[Ctrl]+[Space] キー． 文字列（"～"）とコメント（// ～）以外では， 日本語モードを OFF にすること．

特にありがちなミス： ソースコード部分で全角スペースを使うとエラーが発生する． 半角スペースと全角スペースは， 人間にとっては似たような物に思えるが， コンピュータにとっては全くの別物．

ただし，拡張子が「.ttf」のフォントファイルしか使えない． また，日本語には未対応・不完全対応なフォントもあるので注意しよう． --- 日本語には， /usr/share/fonts/ipa-gothic/ipag.ttf か /usr/share/fonts/ipa-mincho/ipam.ttf が無難．

幾何変換

形状の配置や寸法を変えてみよう．

基本変換

各物体の大きさ・位置・姿勢を変更するには， object { ... } の中に次のような記述を追加すればよい：

--- ちなみに，translate と scale でも， パラメータを 軸*数値 の形式で指定可能．意味はわかるよね？

数値の部分には，計算式（四則演算や平方根や三角関数など）も指定できる．

使用例：

ソースコード断片と説明 レンダリング結果
object {
	Cube
	translate <1.0, 0.0, 0.5>
	...
}

object {
	Cube
	scale <2.0, 0.5, 1.0>
	...
}

object {
	Cube
	rotate 45*y
	...
}

合成変換

あらゆる object { .... } には， 複数の幾何変換を適用できる． このとき，変換順序について注意が必要だ． 一般に，変換の順序が異なると，結果も異なる． --- たまに，逆の順序でも同じ結果になるような組み合わせもあるが， それはあくまでも特殊な場合の偶然にすぎない．

まず，スケーリングと平行移動の組み合せについて， 変換順序による結果の違いを確認しよう：

ソースコード断片と説明 レンダリング結果
// スケーリング→平行移動
object {
	Cube
	scale 0.5
	translate -2*x
	...
}

// 平行移動→スケーリング
object {
	Cube
	translate -2*x
	scale 0.5
	...
}

// これだと移動量もスケーリングで変化

次に，回転と平行移動の組み合せを例として， 変換順序による結果の違いを確認してみよう：

ソースコード断片と説明 レンダリング結果
// 回転→平行移動
object {
	Cube
	rotate 45*y
	translate -2*x
	...
}

// 平行移動→回転
object {
	Cube
	translate -2*x
	rotate 45*y
	...
}

// これだと移動方向も回転で変化

なお，すべての幾何変換は，原点 <0, 0, 0> を基準として作用する．

CSG

複数の物体を組み合わせて，新しい物体を作成できる． 物体の組み合わせ演算 （CSG； Constructive Solid Geometry） には，次のようなものがある：

merge と union の結果は，不透明な物体では全く同じになる． ただし，透明な物体では，少し異なる． とりあえず現段階では，merge がオススメ．

使用例：

ソースコード断片と説明 レンダリング結果
// カプセル
merge {
	object { Sphere translate -1*x }
	object { Disk_X }
	object { Sphere translate  1*x }
	pigment { color White }
}

// 球 ＋ 円柱 ＋ 球

// ボトル
merge {
	object { Disk_Y translate -1*y }
	object { Sphere }
	object { Disk_Y scale 0.4 translate 1*y }
	pigment { color White }
}

// 小円柱 ＋ 球 ＋ 大円柱

// リング
difference {
	object { Disk_Z scale <2.0, 2.0, 0.2> }
	object { Disk_Z }
	pigment { color White }
}

// 大円柱 ー 小円柱

// ブックエンド
difference {
	object { Cube }
	object { Cube scale 2*x translate <0.0, 0.3, 0.3> }
	pigment { color White }
}

// 立方体 ー 直方体

// まぁ，merge でも出来ますが...
// ... 直方体 ＋ 直方体，とか

// プリン
intersection {
	object { Cone_Y scale 2.0*y translate 1.0*y }
	object { Disk_Y scale <2.0, 0.5, 2.0> }
	pigment { color White }
}

// 円錐と円柱の共通部分

// あと，difference でも出来るよね...
// ... 円錐 ー 直方体，等

// 消しゴム
intersection {
	object { Cube scale <1.0, 0.5, 2.0> }
	object { Sphere scale 1.5 translate 1.0*z }
	translate -0.5*z
	pigment { color White }
}

// 直方体と球の共通部分

なお，CSG と幾何変換については，再帰的に適用できる． つまり，CSG した物体を，object と同様に幾何変換できるし， また，変換後の物体を集めて，さらに CSG してもよい． （要するに，新規に作成した形状も，元からあった基本形状も， 同種のものとして扱ってよい．）

ありがちな失敗例： CSG では，物体同士の重複部分ができないように， または，重複部分が面一（つらいち）にならないように， あらかじめ形状を調整しておくべきだ． これをサボると，意図しない結果になってしまう．

ソースコード断片と説明 レンダリング結果
（失敗例）
// merge の失敗例
merge {
	object { Cube                 pigment { color White } }
	object { Disk_Z translate 1*x pigment { color Red } }
}

// 重複部分にノイズが発生．
// 解決するには，Disk_Z を半円柱に分け重複部分を無くしてから merge するとよい．
// 半円柱を作るには，下の intersection を参照．

// difference の失敗例
difference {
	object { Cube                 pigment { color White } }
	object { Disk_Z translate 1*x pigment { color Red } }
}

// 重複部分に薄皮とノイズが発生．
// 薄皮を取るには，Disk_Z の方を z 方向に拡大するとよい．
// ノイズだけを取るには，Disk_Z の方を z 方向に少しだけ縮小し，皮を厚くするとよい．

// intersection の失敗例
intersection {
	object { Cube                 pigment { color Red } }
	object { Disk_Z translate 1*x pigment { color White } }
}

// 重複部分にノイズが発生．
// 解決するには，Cube の方を z 方向に拡大するとよい．
// または，物体を半分に分けるには，Plane_* を使う方法もある．

練習問題

幾何変換と CSG の練習として， 適度に複雑な形状の物体を作成してみよう．

題材については，自由に決めてよい． また，正確さにコダワりすぎると挫折しやすいので， 作りやすいように適当にデフォルメするとよい．

題材例： 食器，家電，IT機器，乗物，建物，etc.

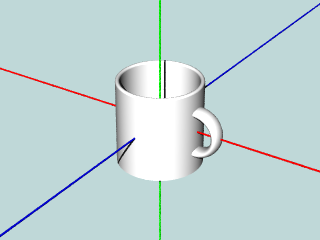

マグ mug.pov（シーンファイル断片）

上級者向け情報： ディレクトリ /usr/share/povray-3.7/include/ にあるインクルードファイル shapes_old.inc 等の内容を調べてみよう． 上に紹介した以外にも，様々な基本形状が定義されている． また，POV-Ray マニュアル「11. 物体の形状」 も参照しよう． 他にも，POV-Ray マニュアル には，多くの情報が掲載されている．
