POV-Ray での CG の作成作業では，次の２つの手順を繰り返して行きます：

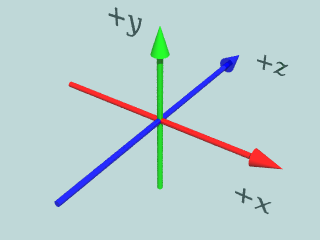

シーンファイルを自由自在に編集するためには， 三次元座標 <x, y, z> を理解しておく必要があります． POV-Ray では，次の図のような座標系を使います．
これは，左手直交座標系という三次元座標です． x 軸，y 軸，z 軸のお互いの位置関係に注意してください． 左手の親指と人さし指と中指を互いに直角にして， 左腕を前に突き出してみると：
部品の位置を調整するときなどに， これら x, y, z の値を指定することになります．
次の２つのファイルを使って作業を開始します： （入手していない人はダウンロードしてください．）
まず，シーンファイル myF1.pov を レンダリングしてみよう： （部品ファイル F1.inc の方は気にしない．）
$ povray +P myF1.pov

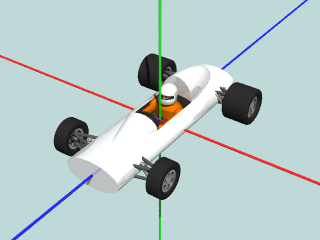

未完成なので，これから部品を追加して行きます．
エディタを使って， シーンファイル myF1.pov の内容を見てみよう：
$ gedit +P myF1.pov &
いろいろな呪文が書かれていますが，とりあえず今， 注目してほしいのは，次の部分です：
...
// F1 マシンの組み立て
#declare MyF1 = merge {
// マシン本体
merge {
object { RoundBody }
object { FrontLeg1(0) }
object { RearLeg1 }
}
// ドライバー
merge {
object { Driver }
object { Helmet2 }
}
}
...
シーンファイルは，次のような命令文から構成されています：
シーンファイルに命令を書き加えて，部品を追加してみましょう．
たとえば，次のように書き加えてみよう：
...
// F1 マシンの組み立て
#declare MyF1 = merge {
// マシン本体
merge {
object { RoundBody }
object { FrontLeg1(0) }
object { RearLeg1 }
object { RoundNose1 }
object { RoundSide2 }
object { FrontWing2 }
object { RearWing1 }
}
// ドライバー
merge {
object { Driver }
object { Helmet2 }
object { Shield }
}
}
...
シーンファイルの書き変えが終わったら， ファイルを保存し直そう． それから，もう一度，レンダリングし直してみよう．

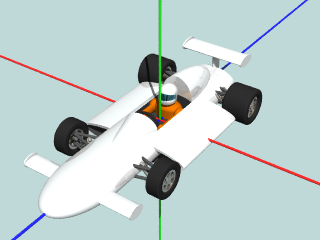

何か不格好ですが...
これで一応，F1 らしくはなりました．
部品の種類は他にもあります． パーツの一覧の中から自由に選びましょう． パーツの組み合わせ例も参考にしてください．
取り付け位置を変えてバランスよくしてみましょう．
たとえば，ホイールベース（前後のタイヤの間隔）がせまいので， 前タイヤ（FrontLeg）を 前に 30 cm ， 後タイヤ（RearLeg）を 後に 20 cm ， ずらしてみよう． シーンファイルを次のように書き変えればよい：
...
// マシン本体
merge {
...
object { FrontLeg1(0) translate -0.3*z }
object { RearLeg1 translate 0.2*z }
...
}
...
新しい命令が出てきました． 次の２通りの書き方があります：
たとえば，translate 1*x と translate <1, 0, 0> とは， 同じことになります． どちらでも，都合のよい方法で書けばよい．
なぜ，z 方向に移動しているのか？わからなければ， さっき 基礎知識 で説明された 三次元座標の図を見直しましょう．
それと，数値の単位については，メートルと思っていてください． 30 センチの場合，0.3 です． （組み立て中の F1 マシンの全長は 4.5 m 位，全幅は 2.0 m 位です．）

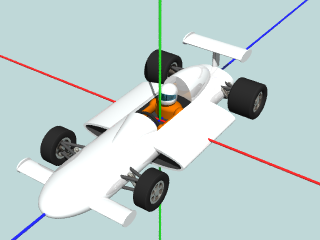

では，再びレンダリング...

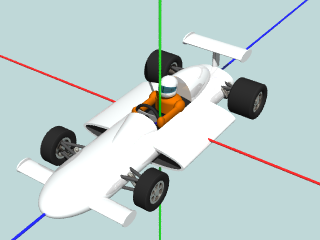

おっと，今度は，前タイヤがフロントウィングとぶつかりそうです． それじゃ，前タイヤを少し後へもどしたり， フロントウィングの位置も変えてみようか... ちょっと，部品の種類が気に入らないな... ...こんな感じで，部品の種類や位置を自由にカスタマイズして行こう．
ところで，ドライバーの着座位置（座高）を変えたい場合， ドライバー本体（Driver）だけでなく， ヘルメット等（Helmet2 と Shield）も同時に移動しなければなりませんが， 各 object に対して，いちいち translate を書き加えるのは面倒ですね？
実は，merge したもの全体に対して，一度に translate してもよい：
...
// ドライバー
merge {
object { Driver }
object { Helmet2 }
object { Shield }
translate 0.15*y // 座高を 15 cm アップ
}
...

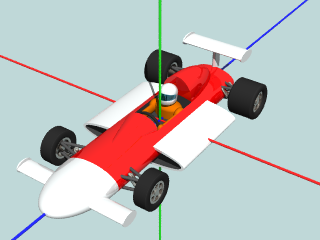

レーシングカーらしく，キレイに着色してみましょう．
たとえば，ボディーを赤にするには：
...
object { RoundBody pigment { color Red } }
...
色の名前については， カラーの一覧の中から自由に選べます． それに，もちろん，他の部品やドライバーの服・ヘルメットの色も変えられます．
また，object 毎だけでなく，merge したもの全体について， 一度に着色することもできます． たとえば，マシン本体を全体的に青にするには：
...
// マシン本体
merge {
object { ... }
object { ... }
...
pigment { color Blue }
}
...
これで，merge { ～ } 内のすべての object の色が変わります． ただし，個別に着色済みの object については変化しません．

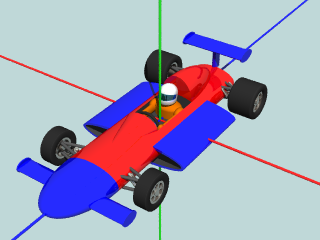

しかし，この配色はヒドい...
部品への着色と全体への着色をうまく使い分け， 能率良くかつセンス良く作業しよう．

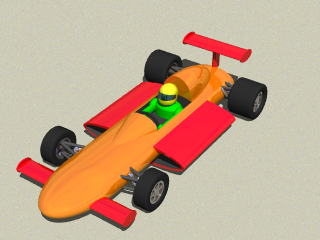

作成したオリジナル F1 マシンをサーキットに持ち込みましょう．
地面と空を追加しよう． ついでに，座標軸も消してしまおう： （シーンファイルの変更場所が移ります．）
...
// F1 マシンの配置
object {
...
}
// 舞台
object { Ground } // 地面
sky_sphere { Fine } // 空
// 座標軸（完成時に削除）
/*
object { Cylinder_X ... } // x軸
object { Cylinder_Y ... } // y軸
object { Cylinder_Z ... } // z軸
*/
...
地面が見えました． 空については．カメラアングルを変えないと見えません． この後，確認します．
カメラアングルを変えてみましょう．
シーンファイルの中の camera { 〜 } の部分に注目しよう：
...
// カメラ
camera {
...
rotate 0*x // 上下の首振の角度（下がプラス）
translate -10*z // コース中心からの距離
rotate 30*x // 上下の移動の角度（上がプラス）
rotate 35*y // 左右の移動の角度（左がプラス）
angle 30 // 視野（ズームインが小）
}
...

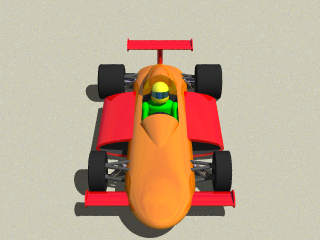

３つの rotate の数値を 0 にリセットしてみよう：
rotate 0*x // 上下の首振の角度（下がプラス） translate -10*z // コース中心からの距離 rotate 0*x // 上下の移動の角度（上がプラス） rotate 0*y // 左右の移動の角度（左がプラス）

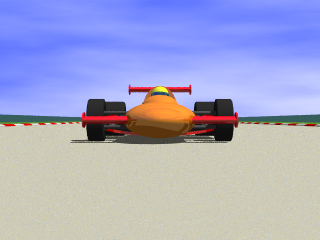

真正面ですね．
このとき，カメラは +z 方向を向いてます．

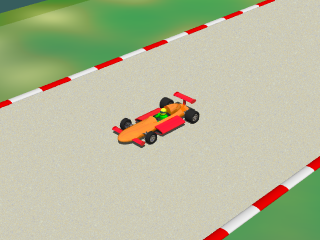

まず，「上下の移動の角度」を変えてみよう．
rotate 30*x // 上下の移動の角度（上がプラス） rotate 0*y // 左右の移動の角度（左がプラス）
上 30 度から見下ろしてます．

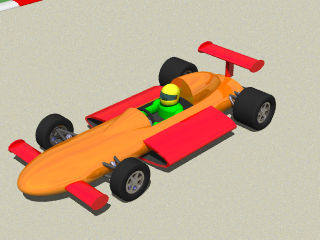

さらに，「左右の移動の角度」も変えてみよう．
rotate 30*x // 上下の移動の角度（上がプラス） rotate -45*y // 左右の移動の角度（左がプラス）
高さはそのままで，右 45 度へ回り込みました．
なお，このカメラの場合，常に， 原点 <0, 0, 0> を真正面に捉えるように， 球面上を上下左右に移動します．
今度は，「距離」を変更しよう：（-10 → -30）
... translate -30*z // コース中心からの距離 ...
遠くから見ています．
その他，「首振」と「視野」については， 必要に応じて，各自で確かめて見よう．
複数の物体をバランス良く配置し， ドラマチックなシーンを作りましょう．

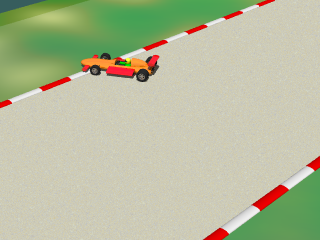

F1 マシンの位置と方向を変えるには：
...
// F1 マシンの配置
object {
MyF1
rotate 60*y // 方向の角度
translate <-6, 0, 3> // 位置
}
...
コースアウト...
さらに，他のマシン（味方チームや敵チーム）も登場させるには：
// F1 マシンの組み立て
#declare MyF1 = merge { ... }
// 敵チームAの F1 マシンの組み立て
#declare EnemyA = merge { ... }
...
// F1 マシンの配置
object { MyF1 ... }
// 味方チームのマシンの配置
object { MyF1 ... }
// 敵チームのマシンの配置
object { EnemyA ... }
...
やだ，味方が巻き込まれてる...
カメラアングルをうまく設定しよう．

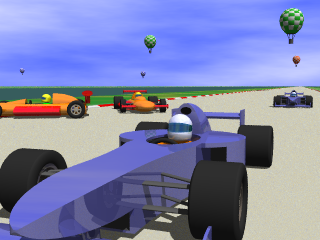

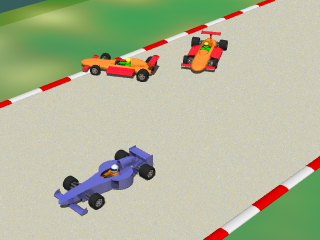

敵チームは続々と華麗にパス...
なお，立体視画像を作る場合， たくさんの物体をさまざまな距離に散りばめておくと， より立体感が増すようです． そこで，このレンダリング例では，空に気球を浮かべてみました．
... Balloons(30) // 気球を 30 個ランダムに配置 ...
