オリジナル立体視画像を作ってみよう

あらまし オープンソースソフトウェアを活用し， オリジナルな立体視 CG 画像を作成します． 「Linux」でのコンピューティング， 「POV-ray」でのプログラミング， 「ImageMagick」での画像処理， 等の専門的な情報技術の一端を体験できます．

時間配分 ・準備作業：05分 ・基本学習：50分 ・（休憩：05分） ・（学科紹介：10分） ・自由制作：40分 ・土産制作：10分

使用物品 ・PC（Linux 等） ・アナグリフ眼鏡 ・CD-R ディスク ・CD ケース ・シーンファイル ・部品ファイル

Linux の操作 （専門的なコンピューティングの体験）

実習の準備

1. ログイン：
• ユーザ名：infoguest
• パスワード：*********
2. メニュー操作： [アプリケーション] → [システムツール] → [端末]
3. 端末でコマンド操作：

$  cd  am			# 作業場所へ移動（午前のクラス）
または
$  cd  pm			# 　　　〃　　　（午後　〃　　）
	# cd は "change directory!"「ディレクトリ（フォルダ）を変えろ」という命令

$  ls				# そこにあるファイルを確認
F1.inc	html/	myF1.pov	# ls は "list!"「一覧を見せろ」という命令

$  firefox  html/index.html  &	# ウェブブラウザ（説明書を見る）

この後の制作作業では，さらにたくさんのコマンドを入力して行きます．

コマンドやプログラミング等の文字入力の作業で楽をするには？

• 過去に入力したコマンドを [↑] キーで呼び戻し， 再実行できます．
• マウスでコピー＆ペーストできます． 左ボタンで選択（コピー）， 右ボタン 中央ボタンで貼り付けです．

Linux のコマンド操作って難しそうですが，使い勝手の工夫も多く， 実は，楽しいんです．

POV-Ray による CG 制作 （プログラミングの体験）

CG 制作での操作方法

$  gedit  myF1.pov  &		# エディタ（CG をプログラミング）

$  povray  +P  myF1.pov		# レンダリング（画像を描き出す）

$  ls				# ファイルを確認
F1.inc  html/  myF1.png  myF1.pov	# 画像ファイルが出来た

$  eog  myF1.png  &		# 画像を見る
...

注意：myF1.pov を書き換えたら， レンダリングの前に， エディタで [保存] をお忘れなく．

CG 制作の作業手順

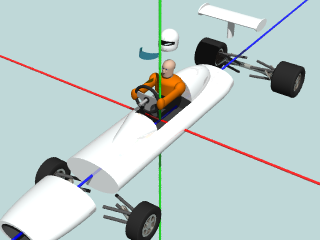

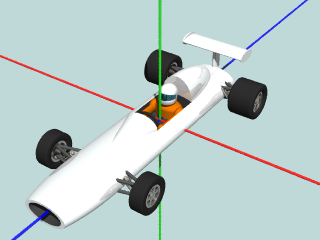

プラモデル感覚でパーツを組み合わせ， F1 マシンを作って行きます．	→ → →	F1 マシンの形を整えて行きます．
		↓↓↓

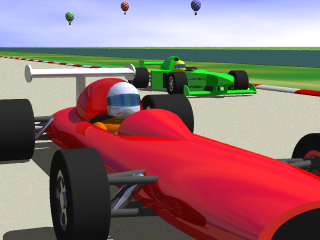

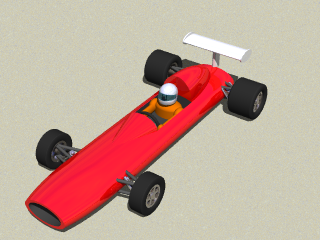

カメラアングルを調整し， 作品を撮影します．	← ← ←	マシンを塗装し，ステージに配置します．

自由制作

お手本の F1 の CG を自由に改造し， あなただけのオリジナル作品を完成させましょう．

• POV-Ray でオリジナル F1 マシンの CG を作ろう
• パーツの一覧
• カラーの一覧
• パーツの組み合わせ例

時間的制約もあるので，妥協も必要ですが... 「納得できるまで，いろいろ試してみよう．」

ImageMagick によるアナグリフ制作 （画像処理の体験）

アナグリフ制作の作業手順

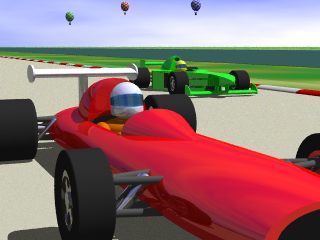

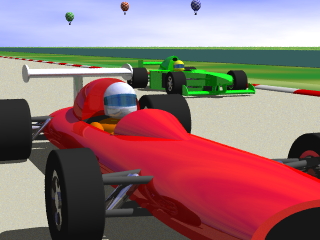

	POV-Ray でステレオ画像をレンダリングします． （左目用カメラと右目用カメラとで ２枚の画像を撮影しておきます．）
↓↓↓

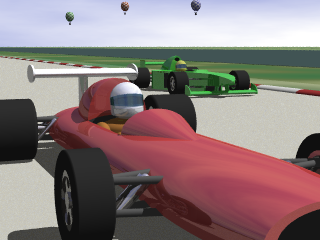

	ステレオ画像の色合いを調整します． （アナグリフ画像を作る際，色が鮮やかすぎると， 立体感を出せなくなってしまいます．）
↓↓↓

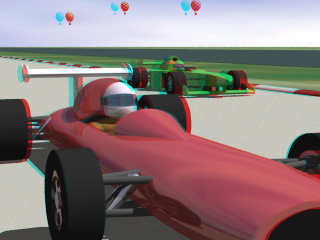

	ステレオ画像を重ね合わせ， アナグリフ画像を試作します． （この段階でも，赤青メガネで立体的に見えますが， 不自然な感じです．）
↓↓↓
	重ね合わせ位置を変更し，立体感を調整します． （より立体的に見せるためには， 注目させたい物体に色ズレを解消するのがポイントです．）

アナグリフ制作での操作方法

1. 右目用画像の作成
• myF1.pov：（カメラを右目の位置へ移動します． 両目の間隔は 6 cm 程度なので...）

camera {
	location +0.03*x	// 右目
//	location -0.03*x	// 左目
	...
}

• 端末：

$  povray  +W800  +H600  +A0.5  myF1.pov	# 高画質にレンダリング
$  mv  myF1.png  r.png			# 画像のファイル名を変更（right）

2. 左目用画像の作成
• myF1.pov：（カメラを左目の位置へ移動します．）

camera {
//	location +0.03*x	// 右目
	location -0.03*x	// 左目
	...
}

• 端末：

$  povray  +W800  +H600  +A0.5  myF1.pov	# 高画質にレンダリング
$  mv  myF1.png  l.png			# 画像のファイル名を変更（left）

3. アナグリフ画像の合成
• 端末：

$  convert  -modulate  100,50,100  r.png  R.png	# 画像の色合いを調整（右目用）
$  convert  -modulate  100,50,100  l.png  L.png	# 　　　　〃　　　　（左目用）

$  composite  -stereo  -0-0  R.png  L.png  A.png	# アナグリフ画像を作り出す
$  eog  A.png  &		#  立体感を確認

$  composite  -stereo  -10-0  R.png  L.png  A.png	# 立体感を調整し作り直し
$  eog  A.png  &		# 立体感を確認
...			# ずらし量を変えてさらに調整

お土産用 CD の制作

1. CD-R ディスクをドライブに差し込みましょう．
2. 端末：

$  brasero  &		# ディスク作成ツール

3. Brasero：
• [データプロジェクト]
• 新しいデータ・ディスクのプロジェクト：[＋]
• ファイルの選択：
• 場所：[infoguest]
• 名前： （午前なら）[am] または（午後なら）[pm]
• [追加]
• 新しいデータ・ディスクのプロジェクト：[書き込む]
• プロパティ：
• 書き込みの速度：[最大]
• [書き込む]
• ディスクの書き込み中（100% 完了）： [閉じる]
• 新しいデータ・ディスクのプロジェクト： [プロジェクト] → [終了]
• 変更点を保存しますか？：[保存せずに閉じる]
4. 端末：（うまく書き込まれたか確認しましょう．）

$  mount  /mnt/cdrom	# CD-R へのアクセスの準備
$  cd  /mnt/cdrom/am	# CD-R 内へ移動（午前のクラス）
または
$  cd  /mnt/cdrom/pm	# 　　　〃　　　（午後　〃　　）

$  ls			# ファイルを確認
A.png  ...  html/  ...  myF1.pov  ...

$  eog  A.png		# 画像を確認

$  cd			# CD-R 外へ移動
$  eject		# CD-R を排出

5. CD-R ディスクをドライブから取り出しましょう．

おしまい

後片付け

1. メニュー： [システム] → [infoguest のログアウト...]
2. ログアウトしますか？：[ログアウト]

CD-R ディスクとアナグリフ眼鏡を CD ケースに収納し， お持ち帰りください．

利用したオープンソースソフトウェア

• CentOS：Linux ディストリビューション
• POV-Ray（povray コマンド）：CG レンダラー
• ImageMagick（convert コマンド，composite コマンド）：画像処理ツール集
• gedit：テキストエディタ
• Eye of GNOME（eog コマンド）：画像ビューワ
• Firefox（firefox コマンド）：ウェブブラウザ
• Brasero（brasero コマンド）：CD/DVD 作成ツール
• ...

開発者の方々に感謝します．

自主制作

意欲のある方は，ご家庭や中学校の PC でも， 制作活動を続けられます． 本教室では，OS として Linux（CentOS）を利用しましたが， POV-Ray や ImageMagick 等のアプリケーションソフトは， Windows にも Mac にもインストールして使えます．
